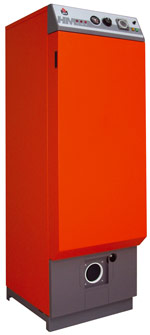

ACV HM 60N Warmwasserbereiter (Kamin- oder Aussenanschluss)
|
|
|
|
- Sehr hoher Brauchwasser- Komfort. Kessel mit Polyurethan- Hartschaum isoliert.
- Nutzleistung 69.9 kW und Brauchwasserleistung von 474 in 10 min (Delta T 30 °C).
- Der Multienergie HeatMaster® 60 N kann mit einem Brenner Ihrer Wahl geliefert werden: Brenner BG 2000-S/60 für Erd- und Flüssigas oder BM 101 oder 102N für Öl. Außerdem kann der HeatMaster® 60 mit jedem anderen zugelassen Brenner betrieben werden.
- Schornsteinanschluss (B23) mit Ölbrennern und konventionellen Gasbrennern, oder (C13, C33, C53) mit ACV BG 2000-S/60 Gasbrenner.
- Primärkreislauf mit interner Kesselumwälzpumpe (Boosterpumpe), Ausdehnungsgefäß, Sicherheitsventil und Wassermangelsicherung.
- Schaltfeld mit Hauptschalter, Tagesprogrammschaltuhr, STB, Regelthermostat, Thermomanometer und Wassermangelanzeige.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- Gesamtkapazität: 162 L
- Primärkapazität: 82 L
- Heizfläche des Brauchwasserspeichers: 2,46 m²
- Hydraulischer Druckverlust: 54 mbar
- Brauchwasseranschluss (M): 3/4” Ø
- Wärmebelastung: 69,9 kW
- Nennleistung: 63 kW
- Kaminanschluss: 150 mm
- Stillstandsverluste vom Nennwert bei 60°C in %: 0,57%
- Max. Betriebsdruck: 3 bar
- Typ des Kaminanschlusses: B23
- Primäranschluss (F): 1”1/2 Ø
- Max. Druck (Brauchwasser): 10 bar
- Betriebsspannung: 230 V
- Druckverlust Abgasrohr: 0,6 mbar
- Länge (ohne Anschluss): 540 mm
- Tiefe (ohne Anschluss): 625 mm
- Höhe (ohne Anschluss): 1698 mm
- Max. Nutzungstemperatur: 90°C
- Gewicht: 220 kg
|
|
|
|
|
|
- Artikel- Nr.: 04609901
- Preis: 3.249,00 €
|
|
|
|
ACV HM 70N Warmwasserbereiter (Kamin- oder Aussenanschluss)
|
|
|
|
|
|
|
|
|
|
- Sehr hoher Brauchwasser- Komfort. Kessel mit Polyurethan- Hartschaum isoliert.
- Nutzleistung 69.9 kW (HeatMaster® 70) oder 107.0 kW (HeatMaster®100)
- Hochleistungswasserbereiter:
- HeatMaster® 70: 646 l in 10 min, 2.133 l in 60 min, 1.835 l Dauerleistung (Delta T 30 °C) - HeatMaster® 100: 905 l in 10 min, 3.172 l in 60 min, 2.680 l Dauerleistung (Delta T 30 °C)
- Der Multienergie HeatMaster® 70- 100 kann mit einem Brenner Ihrer Wahl geliefert werden: Brenner BG 2000-S/70 für Erd- und Flüssiggas (für HeatMaster® 70 N), oder BM Brenner für Öl. Außerdem kann der HeatMaster® mit jedem anderen zugelassenen Brenner betrieben werden.
- Primärkreislauf mit interner Kesselumwälzpumpe (Boosterpumpe), Ausdehnungsgefäß, Sicherheitsventil und Wassermangelsicherung
- Schaltfeld mit Hauptschalter, Tagesprogrammschaltuhr, STB, Regelthermostat, Thermomanometer Sommer- Winterschalter und Kontroll- Lampe für Wassermangelanzeige sowie Überhitzung.
|
|
|
|
|
|
|
|
|
|
|
|
- Gesamtkapazität: 239 L
- Primärkapazität: 108 L
- Heizfläche des Brauchwasserspeichers: 3,14 m²
- Hydraulischer Druckverlust: 46 mbar
- Brauchwasseranschluss (M): 1” Ø
- Wärmebelastung: 69,9 kW
- Nennleistung: 63 kW
- Kaminanschluss: 150 mm
- Stillstandsverluste vom Nennwert bei 60°C in %: 0,57%
- Max. Betriebsdruck: 3 bar
- Typ des Kaminanschlusses: B23
- Primäranschluss (F): 1”1/2 Ø
- Max. Druck (Brauchwasser): 10 bar
- Betriebsspannung: 230 V
- Druckverlust Abgasrohr: 0,6 mbar
- Länge (ohne Anschluss): 680 mm
- Tiefe (ohne Anschluss): 797 mm
- Höhe (ohne Anschluss): 1743 mm
- Max. Nutzungstemperatur: 90°C
- Gewicht: 270 kg
- Artikel- Nr.: 04604501
- Preis: 4.539,00 €
|
|
|
|
|
|
|
HIER gehts zum neuen ACV-Shop...
|
|
|
|
|
|
ACV HM 100N Warmwasserbereiter (Kamin- oder Aussenanschluss)
|
|
|
|
|
|
|
|
|
|
- Sehr hoher Brauchwasser- Komfort. Kessel mit Polyurethan- Hartschaum isoliert.
- Nutzleistung 69.9 kW (HeatMaster® 70) oder 107.0 kW (HeatMaster®100)
- Hochleistungswasserbereiter:
- HeatMaster® 70: 646 l in 10 min, 2.133 l in 60 min, 1.835 l Dauerleistung (Delta T 30 °C) - HeatMaster® 100: 905 l in 10 min, 3.172 l in 60 min, 2.680 l Dauerleistung (Delta T 30 °C)
- Der Multienergie HeatMaster® 70- 100 kann mit einem Brenner Ihrer Wahl geliefert werden: Brenner BG 2000-S/70 für Erd- und Flüssiggas (für HeatMaster® 70 N), oder BM Brenner für Öl. Außerdem kann der HeatMaster® mit jedem anderen zugelassenen Brenner betrieben werden.
- Primärkreislauf mit interner Kesselumwälzpumpe (Boosterpumpe), Ausdehnungsgefäß, Sicherheitsventil und Wassermangelsicherung
- Schaltfeld mit Hauptschalter, Tagesprogrammschaltuhr, STB, Regelthermostat, Thermomanometer Sommer- Winterschalter und Kontroll- Lampe für Wassermangelanzeige sowie Überhitzung.
|
|
|
|
|
|
|
|
|
|
|
|
- Gesamtkapazität: 330 L
- Primärkapazität: 130 L
- Heizfläche des Brauchwasserspeichers: 3,95 m²
- Hydraulischer Druckverlust: 83 mbar
- Brauchwasseranschluss (M): 1” Ø
- Wärmebelastung: 107 kW
- Nennleistung: 96,8 kW
- Kaminanschluss: 150 mm
- Stillstandsverluste vom Nennwert bei 60°C in %: 0,65%
- Max. Betriebsdruck: 3 bar
- Typ des Kaminanschlusses: B23
- Primäranschluss (F): 1”1/2 Ø
- Max. Druck (Brauchwasser): 10 bar
- Betriebsspannung: 230 V
- Druckverlust Abgasrohr: 1,4 mbar
- Länge (ohne Anschluss): 680 mm
- Tiefe (ohne Anschluss): 797 mm
- Höhe (ohne Anschluss): 2093 mm
- Max. Nutzungstemperatur: 90°C
- Gewicht: 320 kg
- Artikel- Nr.: 04604401
- Preis: 4.629,00 €
|
|
|
|
|
|
|
HIER gehts zum neuen ACV-Shop...
|
|
|
|
|
|
ACV HM 200N Warmwasserbereiter (Kaminanschluss)
|
|
|
|
|
|
|
|
|
|
- Sehr hoher Brauchwasser- Komfort. Steinwollekesselisolierung und Metallummantelung ist seperat verpack.
- Enthält eine Primärkreispumpe, die auch im Winter als Umwälzpumpe genutzt werden kann.
- Der Multienergie HeatMaster® 150 N wird ohne Brenner geliefert und kann mit jedem zugelassenen Brenner betrieben werden.
- Primärkreislauf mit zwei internen Kesselumwälzpumpen (Boosterpumpen), Ausdehnungsgefäß, Sicherheitsventil und Wassermangelsicherung.
- Schornsteinanschluss (B23) mit Ölbrenner.
- Schaltfeld mit Hauptschalter, Tagesprogrammschaltuhr, STB, Regelthermostat, Thermomanometer und Wassermangelanzeige.
- Sommer-/Winterschalter
- Überhitzungsanzeige (Sicherheitsthermostat)
- Brennerstörungsanzeige
|
|
|
|
|
|
- Gesamtkapazität: 641 L
- Primärkapazität: 241 L
- Heizfläche des Brauchwasserspeichers: 5,3 m²
- Hydraulischer Druckverlust: 240 mbar
- Brauchwasseranschluss (M): 2” Ø
- Wärmebelastung: 154 kW
- Nennleistung: 141,7 kW
- Kaminanschluss: 250 mm
- CO2-Gehalt: 12,8 %
- Stillstandsverluste vom Nennwert bei 60°C in %: 0,43%
- Max. Betriebsdruck: 3 bar
- Typ des Kaminanschlusses: B23
- Feuerungstechnischer Wirkungsgrad: 93,5 %
- Primäranschluss (F): 2” Ø
- Max. Druck (Brauchwasser): 10 bar
- Betriebsspannung: 230 V
- Länge (ohne Anschluss): 1020 mm
- Tiefe (ohne Anschluss): 1020 mm
- Höhe (ohne Anschluss): 2085 mm
- Max. Nutzungstemperatur: 90°C
- Abgasmassenstrom der Verbrennungsprodukte: 65,2 g/sek
- Gewicht: 530 kg
- Artikel- Nr.: 04607401
- Preis: 8.169,00 €
|
|
|
|
|
|
|
|
|
|
|
|
|
HIER gehts zum neuen ACV-Shop...
|
|
|
|
|
|
ACV HM 200F Unit Ölwarmwasserbereiter (Kaminanschluss)
|
|
|
|
|
|
|
|
|
|
- Sehr hoher Brauchwasser- Komfort. Steinwollekesselisolierung und Metallummantelung ist seperat verpack.
- Enthält eine Primärkreispumpe, die auch im Winter als Umwälzpumpe genutzt werden kann.
- Der Multienergie HeatMaster® 150 N wird ohne Brenner geliefert und kann mit jedem zugelassenen Brenner betrieben werden.
- Primärkreislauf mit zwei internen Kesselumwälzpumpen (Boosterpumpen), Ausdehnungsgefäß, Sicherheitsventil und Wassermangelsicherung.
- Schornsteinanschluss (B23) mit Ölbrenner.
- Schaltfeld mit Hauptschalter, Tagesprogrammschaltuhr, STB, Regelthermostat, Thermomanometer und Wassermangelanzeige.
- Sommer-/Winterschalter
- Überhitzungsanzeige (Sicherheitsthermostat)
- Brennerstörungsanzeige
|
|
|
|
|
|
- Gesamtkapazität: 641 L
- Primärkapazität: 241 L
- Heizfläche des Brauchwasserspeichers: 5,3 m²
- Hydraulischer Druckverlust: 240 mbar
- Brauchwasseranschluss (M): 2” Ø
- Wärmebelastung: 196 kW
- Nennleistung: 180,3 kW
- Kaminanschluss: 250 mm
- CO2-Gehalt: 12,9 %
- Stillstandsverluste vom Nennwert bei 60°C in %: 0,34%
- Max. Betriebsdruck: 3 bar
- Typ des Kaminanschlusses: B23
- Feuerungstechnischer Wirkungsgrad: 93,7 %
- Primäranschluss (F): 2” Ø
- Max. Druck (Brauchwasser): 10 bar
- Betriebsspannung: 230 V
- Druckverlust Abgasrohr: 1,5 mbar
- Länge (ohne Anschluss): 1020 mm
- Tiefe (ohne Anschluss): 1250 mm
- Höhe (ohne Anschluss): 2085 mm
- Max. Nutzungstemperatur: 90°C
- Abgasmassenstrom der Verbrennungsprodukte: 83 g/sek
- Gewicht: 550 kg
- Artikel- Nr.: 01613801
- Preis: 8.829,00 €
|
|
|
|
|
|
|
|
|
|
|
|
|
HIER gehts zum neuen ACV-Shop...
|
|
|
|
|
|

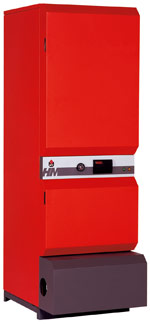

ACV HM 71 Warmwasserbereiter (Kamin- oder Aussenanschluss)
|
|
|
|
|
|
|
|
|
- Sehr hoher Brauchwasser- Komfort:
- HeatMaster® 71: 646 l in 10 min, 2.133 l in 60 min, 1.835 Dauerleistung (Delta T 30 °C) - HeatMaster® 101: 905 l in 10 min, 3.172 l in 60 min, 2.776 Dauerleistung (Delta T 30 °C)
- ACV`s BG 2000-M modulierender Premix- Gasbrenner:
Erd-, Flüssiggas und Butangas kompatibel.
- Modulation von 20 bis 69.9 kW (HeatMaster® 71) oder 25 bis 107 kW (HeatMaster 101). NIT Brenner mit Doppel- Zünd- Ionisationselektrode
- “MCBA” Regler mit 3 NTC Fühlern. Drei Bedienstufen: Anlagenbetreiberebene, Installateurebene, Herstellerebene. Selbstdiagnose.
- Durch all diese Merkmale unterscheidet sich der HeatMaster® von andern Kesseln: Heizkreis, Tank Tank Systen für Brauchwasserbereitung, hält Brauchwassertemperatur auf über 60°C, Duplex- Edelstahl- Version für extrem korrosives Wasser möglich.
|
|
|
|
|
|
- Max. Wärmebelastung (Input): 69,9 kW
- Gesamtkapazität: 239 L
- Primärkapazität: 108 L
- Heizfläche des Brauchwasserspeichers: 3,14 m²
- Hydraulischer Druckverlust: 46 mbar
- Brauchwasseranschluss (M): 1” Ø
- Nennleistung: 63 kW
- Kaminanschluss: 150 mm
- CO2-Gehalt: 9 %
- Stillstandsverluste vom Nennwert bei 60°C in %: 0,5%
- Nutzleistung min.: 18,4 kW
- Wärmebelastung: 22 kW
- Max. Betriebsdruck: 3 bar
- Durchmesser Luftzufuhr Ø: 80 mm
- Typ des Kaminanschlusses: B23-C13-C33-C53
- Feuerungstechnischer Wirkungsgrad: 92 %
- Primäranschluss (F): 1”1/2 Ø
- Max. Druck (Brauchwasser): 10 bar
- Betriebsspannung: 230 V
- Länge (ohne Anschluss): 680 mm
- Tiefe (ohne Anschluss): 937 mm
- Höhe (ohne Anschluss): 1743 mm
- Max. Nutzungstemperatur: 90°C
- Abgasmassenstrom der Verbrennungsprodukte: 9,2 - 32,1 g/sek
- Gewicht: 282 kg
- Artikel- Nr.: 02604501
- Preis: 7.119,00 €
|
|
|
|
|
|
|
|
|
|
|
|
HIER gehts zum neuen ACV-Shop...
|
|
|
|
|
|

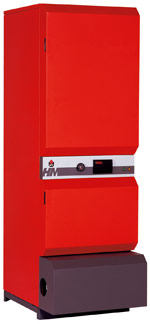

ACV HM 101 Warmwasserbereiter (Kamin- oder Aussenanschluss)
|
|
|
|
|
|
|
|
|
|
- Sehr hoher Brauchwasser- Komfort:
- HeatMaster® 71: 646 l in 10 min, 2.133 l in 60 min, 1.835 Dauerleistung (Delta T 30 °C) - HeatMaster® 101: 905 l in 10 min, 3.172 l in 60 min, 2.776 Dauerleistung (Delta T 30 °C)
- ACV`s BG 2000-M modulierender Premix- Gasbrenner:
Erd-, Flüssiggas und Butangas kompatibel.
- Modulation von 20 bis 69.9 kW (HeatMaster® 71) oder 25 bis 107 kW (HeatMaster 101). NIT Brenner mit
Doppel- Zünd- Ionisationselektrode
- “MCBA” Regler mit 3 NTC Fühlern. Drei Bedienstufen: Anlagenbetreiberebene, Installateurebene, Herstellerebene. Selbstdiagnose.
- Durch all diese Merkmale unterscheidet sich der HeatMaster® von andern Kesseln: Heizkreis, Tank Tank Systen für Brauchwasserbereitung, hält Brauchwassertemperatur
auf über 60°C, Duplex- Edelstahl- Version für extrem korrosives Wasser möglich.
|
|
|
|
|
|
- Max. Wärmebelastung (Input): 107 kW
- Gesamtkapazität: 330 L
- Primärkapazität: 130 L
- Heizfläche des Brauchwasserspeichers: 3,95 m²
- Hydraulischer Druckverlust: 46 mbar
- Brauchwasseranschluss (M): 1” Ø
- Nennleistung: 96,8 kW
- Kaminanschluss: 150 mm
- CO2-Gehalt: 9,5 %
- Stillstandsverluste vom Nennwert bei 60°C in %: 0,4%
- Wärmebelastung: 25 kW
- Max. Länge konzentrisch Ø100 / Ø125 m: 6 m
- Max. Betriebsdruck: 3 bar
- Durchmesser Luftzufuhr Ø: 100 mm
- Typ des Kaminanschlusses: B23-C13-C33-C53
- Feuerungstechnischer Wirkungsgrad: 92,1 %
- Primäranschluss (F): 1”1/2 Ø
- Max. Druck (Brauchwasser): 10 bar
- Betriebsspannung: 230 V
- Druckverlust Abgasrohr: 1,4 mbar
- Länge (ohne Anschluss): 680 mm
- Tiefe (ohne Anschluss): 937 mm
- Höhe (ohne Anschluss): 2093 mm
- Max. Nutzungstemperatur: 90°C
- Abgasmassenstrom der Verbrennungsprodukte: 11,5 - 49,2 g/sek
- Gewicht: 335 kg
- Artikel- Nr.: 02604401
- Preis: 7.969,00 €
|
|
|
|
|
|
|
|
|
|
|
|
|
HIER gehts zum neuen ACV-Shop...
|
|
|
|
|
|
ACV HM 201 Warmwasserbereiter (Kamin- oder Aussenanschluss)
|
|
|
|
|
|
|
|
|
|
- Sehr hoher Brauchwasserkomfort: 1.745 l in 10 min, 6.690 l in 60 min, 6.117 Dauerleistung (Delta T 30 °C)
- ACV`s BG 2000- M/200 modulierender Premix- Gasbrenner:Erd- und Flüssiggas kompatibel. Modulation von 60 bis 240 kW. NIT Brenner mit Doppel- Zünd- Ionisationselektrode.
- Kessel mit 50 mm Polyurethan- Hartschaum isoliert.
- “MCBA” Regler mit 3 NTC Fühlern. Drei Bedienstufen: Anlagenbetreiberebene, Installateurebene, Herstellerebene Selbstdiagnose.
- Durch alle diese Merkmale unterscheidet sich der HeatMaster® von andern Kesseln: Heizkreis, Tank in Tank Systen für Brauchwasserbereitung, hält Brauchwassertemperatur auf über 60°C, Duplex- Edelstahl- Version für extrem korrosives Wasser möglich. Kaskadenschaltung möglich.
|
|
|
|
|
|
- Gesamtkapazität: 641 L
- Primärkapazität: 241 L
- Heizfläche des Brauchwasserspeichers: 5,3 m²
- Hydraulischer Druckverlust: 240 mbar
- Brauchwasseranschluss (M): 2” Ø
- Nennleistung: 218,4 kW
- Nennleistung - Heizung: 56,4 - 200,2 kW
- Nennleistung - Warmwasser: 56,4 - 218,4 kW
- Kaminanschluss: 250 mm
- CO2-Gehalt: 9 %
- Stillstandsverluste vom Nennwert bei 60°C in %: 0,3%
- Nutzungsgrad (min. Leistung): 96,6 %
- Max. Betriebsdruck: 3 bar
- Typ des Kaminanschlusses: B23-C53
- Wärmebelastung - Heizung: 60 - 220 kW
- Wärmebelastung - Warmwasser: 60 - 240 kW
- Primäranschluss (F): 2” Ø
- Max. Druck (Brauchwasser): 10 bar
- Nutzungsgrad (max. Leistung): 91,5 %
- Betriebsspannung: 230 V
- Druckverlust Abgasrohr: 2,4 mbar
- Länge (ohne Anschluss): 1020 mm
- Tiefe (ohne Anschluss): 1320 mm
- Höhe (ohne Anschluss): 2085 mm
- Max. Nutzungstemperatur: 90°C
- Max. Druckverlust im Abgasrohr: 25 Pa
- Gewicht: 550 kg
- Artikel- Nr.: 02607401
- Preis: 11.919,00 €
|
|
|
|
|
|
|
|
|
|
|
|
|
