Zusätzlich eingebauter Flansch
- für Speichertypen PSH-F, PSH-F2, PSX-F, PSX-F2, PSB-F2
- Position serienmäßig vorgegeben, siehe Seite der Speichertypen
- mit Dichtung und Blindflansch verschlossen
|
|
|
|
Behälter-Typ: PSB-F2
- Nennweite: 200 mm
- Ø außen: 280 mm
- Lochkreis: 245 mm
- Artikel- Nr.: FLPSBF2
- Preis: 149,00 €
|
|
Behälter-Typ: PSH-F, -F2 / PSX-F, -F2
- Nennweite: 200 mm
- Ø außen: 280 mm
- Lochkreis: 245 mm
- Artikel- Nr.: FLPSHF2XF2
- Preis: 129,00 €
|
|
|
|
|
|
|
Flanschsystem zum nachträglichen Selbsteinbau
- für alle nichtemaillierten Stahlspeicher geeignet
- komplett mit Blindflansch, Dichtung und Schrauben
|
|
- Nennweite: 200 mm
- Ø außen: 280 mm
- Lochkreis: 245 mm
- Artikel- Nr.: 11379
- Preis: 85,00 €
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Blindflansch mit Anschlussmuffe G 1 1/2”
- Nennweite: 110 mm
- Ø außen: 180 mm
- Lochkreis: 150 mm
- Lochbild: 8 x Ø 14
- Ausführung: emailliert, 1 x G 1 1/2”
- Behältertyp 1
- Artikel- Nr.: 06202
- Preis: 25,00 €
- Nennweite: 200 mm
- Ø außen: 280 mm
- Lochkreis: 245 mm
- Lochbild: 12 x Ø 16
- Ausführung: roh, 1 x G 1 1/2”
- Behältertyp 2
- Artikel- Nr.: 06201
- Preis: 29,00 €
- Nennweite: 200 mm
- Ø außen: 280 mm
- Lochkreis: 245 mm
- Lochbild: 12 x Ø 16
- Ausführung: roh, 2 x G 1 1/2”
- Behältertyp 2
- Artikel- Nr.: 10358
- Preis: 35,00 €
- Nennweite: 200 mm
- Ø außen: 280 mm
- Lochkreis: 245 mm
- Lochbild: 12 x Ø 16
- Ausführung: emailliert, 1 x G 1 1/2”
- Behältertyp 3
- Artikel- Nr.: 05619
- Preis: 39,00 €
- Nennweite: 200 mm
- Ø außen: 280 mm
- Lochkreis: 245 mm
- Lochbild: 12 x Ø 16
- Ausführung: emailliert, 2 x G 1 1/2”
- Behältertyp 3
- Artikel- Nr.: 10452
- Preis: 45,00 €
- Nennweite: 110 mm
- Ø außen: 180 mm
- Lochkreis: 150 mm
- Lochbild: 8 x Ø 14
- Ausführung: Edelstahl 1.4571, 1 x G 1 1/2”
- Behältertyp 4
- Artikel- Nr.: 12539
- Preis: 109,00 €
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Schutzanoden für emaillierte Behälter
- Mg-Anoden einsetzbar für alle emaillierten Behälter mit Anodenmuffe G 1 1/4
- Isolierte Anoden für den Einsatz mit Anodentester notwendig
|
|
|
|
Isolierte Mg-Anode
- Länge: 400 mm
Artikel- Nr.: 05328 Preis: 19,00 €
- Länge: 700 mm
Artikel- Nr.: 04616 Preis: 35,00 €
- alternative Kettengliedanode, Länge 1053 mm
Anzahl der Glieder: 5 + 1 Preis: 75,00 €
- Länge: 900 mm
Artikel- Nr.: 05187 Preis: 39,00 €
- alternative Kettengliedanode, Länge 1218 mm
Anzahl der Glieder: 6 + 1 Preis: 85,00 €
- Länge: 1100 mm
Artikel- Nr.: 05188 Preis: 45,00 €
- alternative Kettengliedanode, Länge 1548 mm
Anzahl der Glieder: 8 + 1 Preis: 95,00 €
- Anodentester für Schalttafeleinbau
Artikel- Nr.: 05295 Preis: 25,00 €
|
|
Standard Mg-Anode
- Länge: 350 mm
Artikel- Nr.: 05712 Preis: 25,00 €
- Länge: 487 mm
Artikel- Nr.: 05713 Preis: 29,00 €
- Länge: 580 mm
Artikel- Nr.: 05714 Preis: 35,00 €
- alternative Kettengliedanode, Länge 796 mm
Anzahl der Glieder: 5 Artikel- Nr.: 15379 Preis: 65,00 €
- Länge: 687 mm
Artikel- Nr.: 03679 Preis: 35,00 €
- alternative Kettengliedanode, Länge 961 mm
Anzahl der Glieder: 6 Artikel- Nr.: 05013 Preis: 69,00 €
- Länge: 887 mm
Artikel- Nr.: 04041 Preis: 39,00 €
- alternative Kettengliedanode, Länge 1126 mm
Anzahl der Glieder: 7 Artikel- Nr.: 14972 Preis: 75,00 €
- Länge: 1087 mm
Artikel- Nr.: 04042 Preis: 49,00 €
- alternative Kettengliedanode, Länge 1456 mm
Anzahl der Glieder: 9 Artikel- Nr.: 17459 Preis: 105,00 €
|
|
|
|
|
|
|
|
|
|
|
Anoden für Standardspeicher
- Anode: G 5/4”x350
Speichertypen: BS 151, EBS-PU 120, BS-E 151, BS-E 201 Ausführung: Standard Artikel- Nr.: 05712 Preis: 25,00 €
- Anode: G 5/4”x487
Speichertypen: BS 151, EBS-PU 150, BS-E 301, BS-E 401, HLS 150 Ausführung: Standard Artikel- Nr.: 05713 Preis: 29,00 €
- Anode: G 5/4”x580
Speichertypen: BS 201, EBS-PU 200, ESS-PU 200, HLS 200, PSB 200 Ausführung: Standard Artikel- Nr.: 05714 Preis: 35,00 €
- Anode: G 5/4”x687
Speichertypen: SSH 301, ESS-PU 300, BS 301, EBS-PU 300, PSB 300 Ausführung: Standard Artikel- Nr.: 03679 Preis: 39,00 €
- Anode: G 5/4”x887
Speichertypen: SSH 401, ESS-PU 400, BS 401, EBS-PU 400, HLS 300, PSB 400 Ausführung: Standard Artikel- Nr.: 04041 Preis: 45,00 €
- Anode: G 5/4”x1087
Speichertypen: SSH 501, ESS-PU 500, BS 501, EBS-PU 500, HLS 400, PSB 500 Ausführung: Standard Artikel- Nr.: 04042 Preis: 49,00 €
- Anode: G 5/4”x1487
Speichertypen: HLS 500, PSB 750, PSB 1000 Ausführung: Standard Artikel- Nr.: 04390 Preis: 55,00 €
- Anode: M8x400
Speichertypen: BSO 120, BSO 150, WWS-SRO 120, WWS-SRO 150, WWS-TS 120, WWS-TS 150, KSE-/200 Ausführung: isoliert Artikel- Nr.: 05328 Preis: 19,00 €
- Anode: M8x500
Speichertypen: BSO 200, WWS-TS 200 Ausführung: isoliert Artikel- Nr.: 10892 Preis: 25,00 €
- Anode: Correx-FS
Speichertypen: SSH 751, SSH 1001, BS 751, BS 1001 Ausführung: isoliert Artikel- Nr.: 04509 Preis: 149,00 €
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

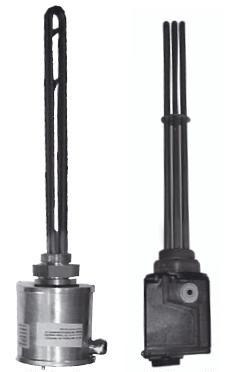

Elektroeinbauheizungen für emaillierte Speicher
- Isoliert ausgeführte Elektroeinbauheizungen speziell für den Einsatz in emaillierten Solar- und Brauchwasserspeichern als Zusatz- oder Notheizung für waagerechten Einbau
- einfacher Einbau durch Schraubkopf 1“ mit Außengewinde
- Temperaturvorwahl erfolgt durch ein Thermostat mit einem Einstellbereich von 30 - 75 C
- Sicherheitstemperaturbegrenzer 95C
- Lieferung mit Betriebsanleitung und Schaltschema
- für den Einbau in einen Blindflansch bitte den passenden Blindflansch mit Muffe mitbestellen
|
|
- Typ: JLB 30*
Leistung: 3,0 kW Spannung: 400 V Tiefe: 390 mm Artikel- Nr.: 06205 Preis: 179,00 €
- Typ: JLB 60*
Leistung: 6,0 kW Spannung: 400 V Tiefe: 550 mm Artikel- Nr.: 06207 Preis: 199,00 €
- Typ: JLB 90*
Leistung: 9,0 kW Spannung: 400 V Tiefe: 760 mm Artikel- Nr.: 06208 Preis: 209,00 €
- Typ: JSP 1**
Leistung: 3,0 kW Spannung: 400 V Tiefe: 390 mm Artikel- Nr.: 16329 Preis: 129,00 €
- Typ: JSP 1**
Leistung: 4,5 kW Spannung: 400 V Tiefe: 500 mm Artikel- Nr.: 16330 Preis: 139,00 €
- Typ: JSP 1**
Leistung: 6,0 kW Spannung: 400 V Tiefe: 550 mm Artikel- Nr.: 16331 Preis: 155,00 €
|
|
|
|
|
|
|
|
|
Elektroeinbauheizungen Edelstahl
- Lieferung mit Betriebsanleitung und Schaltschema
- einfacher Einbau durch Schraubkopf 1“ mit Außengewinde
- Temperaturvorwahl erfolgt durch ein Thermostat mit einem Einstellbereich von 30 - 75 C
- Sicherheitstemperaturbegrenzer 95 C
- für den Einbau in einen Blindflansch bitte den oben angegebenen Blindflansch mit Muffe mitbestellen
|
|
- Typ: KNP 1
Einbautiefe: 250 mm (unbeheizt 50 mm) Leistung: 3,0 kW Spannung: 230 V
Artikel- Nr.: 13565 Preis: 155,00 €
- Typ: KNP 1
Einbautiefe: 350 mm (unbeheizt 100 mm) Leistung: 4,5 kW Spannung: 400 V
Artikel- Nr.: 17587 Preis: 179,00 €
- Typ: KNP 1
Einbautiefe: 450 mm (unbeheizt 100 mm) Leistung: 6,0 kW Spannung: 400 V
Artikel- Nr.: 13566 Preis: 195,00 €
- Typ: KNP 1
Einbautiefe: 650 mm (unbeheizt 100 mm) Leistung: 9,0 kW Spannung: 400 V
Artikel- Nr.: 13567 Preis: 215,00 €
- Typ: KNP 1
Einbautiefe: 750 mm (unbeheizt 100 mm) Leistung: 12,0 kW Spannung: 400 V
Artikel- Nr.: 17327 Preis: 265,00 €
|
|
|
|
|
|
|
|
Elektroeinbauheizungen der Typenreihe R für emaillierte Speicher
- Die Einbauheizungen der Typenreihe R sind für einen max. Betriebsdruck von 10 bar geeignet und bestehen je nach Leistung aus einer entsprechenden Anzahl hochwertiger Rohrheizkörper, die auf einer Flanschplatte mittels eines Schutzstromwiderstandes, isoliert aufgesetzt, montiert sind.
- Ein von außen einstellbares Thermostat steuert die Heizleistung.
- Ferner ist jede Einbauheizung mit einem
Sicherheits-Temperaturbegrenzer ausgerüstet, der bei Versagen des Temperaturreglers die Heizleistung allpolig abschaltet.
- Die komplette Verdrahtung, Regelorgane und Anschlussklemmen sind durch schwarze Kunstoffkappen abgedeckt.
- Auf Grund der gewünschten Leistung und
Einbaulage, der verfügbaren Einbaulänge und der erforderlichen Heizgruppen kann die notwendige Einbauheizungstype aus der angeführten Tabelle gewählt werden.
- Ab 12 kW Schützsteuerung notwendig.
- Eine Kombination mit CrNi (NIRO) Kesseln ist problematisch und daher nicht zu empfehlen.
|
|
- Typ: RDU 1
Leistung: 3,0 kW Spannung: 3~400 V Tiefe: 450 mm Flansch Ø: 180 / LK 150 8 x Ø14
Artikel- Nr.: 15466 Preis: 219,00 €
- Typ: RDU 1
Leistung: 5,0 kW Spannung: 3~400 V Tiefe: 450 mm Flansch Ø: 180 / LK 150 8 x Ø14
Artikel- Nr.: 16263 Preis: 229,00 €
- Typ: RDU 1
Leistung: 6,0 kW Spannung: 3~400 V Tiefe: 450 mm Flansch Ø: 180 / LK 150 8 x Ø14
Artikel- Nr.: 14723 Preis: 255,00 €
- Typ: RDW 1
Leistung: 7,5 kW Spannung: 3~400 V Tiefe: 450 mm Flansch Ø: 180 / LK 150 8 x Ø14
Artikel- Nr.: 14877 Preis: 279,00 €
- Typ: RDW 1
Leistung: 10,0 kW Spannung: 3~400 V Tiefe: 450 mm Flansch Ø: 180 / LK 150 8 x Ø14
Artikel- Nr.: 12582 Preis: 289,00 €
- Typ: RDW 1
Leistung: 12,0 kW Spannung: 3~400 V Tiefe: 530 mm Flansch Ø: 180 / LK 150 8 x Ø14
Artikel- Nr.: 12535 Preis: 299,00 €
- Typ: RDW 1
Leistung: 15,0 kW Spannung: 3~400 V Tiefe: 630 mm Flansch Ø: 180 / LK 150 8 x Ø14
Artikel- Nr.: 13598 Preis: 315,00 €
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cu-Rippenrohrwärmetauscher
- Rippenrohrwärmetauscher zur Beheizung von Warmwasser- oder Pufferspeichern.
- Huch-Speicher mit Flanschdurchmessern von
280 mm sind mit diesen Wärmetauschern ohne Probleme nachrüstbar.
- Die notwendigen Blindflanschplatten und Dichtungen werden mitgeliefert.
- Alle Verbindungsstellen werden mit Silberlot hartgelötet.
- Außen sind die Rippenrohrwärmetauscher galvanisch verzinnt.
- Lieferung des Wärmetauschers komplett mit elektrisch isolierten Anschlussarmaturen (notwendig für Trinkwasserspeicher mit Anodenschutz)
- Unterschiedliche Größen
(einfach und doppelt gewickelt) lieferbar.
- max. Betriebsdruck 10 bar
- max. Betriebstemperatur 150 °C
|
|
- Typ: BW 10-1
Heizfläche: 1,0 m2 Dauerleistung: 17 kW Anschluss: R 1/2 Zoll Einbaumaße: D 140 mm, L 350 mm, a 40 mm, g/h -
Artikel- Nr.: 17664, komplett roh Preis: 265,00 € Artikel- Nr.: 17665, komplett emailliert Preis: 275,00 €
- Typ: BW 13-1
Heizfläche: 1,2 m2 Dauerleistung: 21 kW Anschluss: R 3/4 Zoll Einbaumaße: D 147 mm, L 410 mm, a 50 mm, g/h -
Artikel- Nr.: 17666, komplett roh Preis: 295,00 € Artikel- Nr.: 17667, komplett emailliert Preis: 299,00 €
- Typ: BW 18-1
Heizfläche: 1,8 m2 Dauerleistung: 33 kW Anschluss: R 3/4 Zoll Einbaumaße: D 170 mm, L 440 mm, a 60 mm, g/h -
Artikel- Nr.: 17668, komplett roh Preis: 365,00 € Artikel- Nr.: 17669, komplett emailliert Preis: 375,00 €
- Typ: BW 23-1
Heizfläche: 2,3 m2 Dauerleistung: 39 kW Anschluss: R 3/4 Zoll Einbaumaße: D 170 mm, L 540 mm, a 60 mm, g/h -
Artikel- Nr.: 17670, komplett roh Preis: 415,00 € Artikel- Nr.: 17671, komplett emailliert Preis: 419,00 €
- Typ: BW 26-2
Heizfläche: 2,5 m2 Dauerleistung: 40 kW Anschluss: R 1 Zoll Einbaumaße: D 175 mm, L 510 mm, a 48 mm, g/h 45 / 110
Artikel- Nr.: 17672, komplett roh Preis: 489,00 € Artikel- Nr.: 17673, komplett emailliert Preis: 495,00 €
- Typ: BW 31-2
Heizfläche: 3,0 m2 Dauerleistung: 48 kW Anschluss: R 1 Zoll Einbaumaße: D 175 mm, L 540 mm, a 48 mm, g/h 45 / 110
Artikel- Nr.: 17674, komplett roh Preis: 565,00 € Artikel- Nr.: 17675, komplett emailliert Preis: 575,00 €
- Typ: BW 36-2
Heizfläche: 3,6 m2 Dauerleistung: 58 kW Anschluss: R 1 Zoll Einbaumaße: D 175 mm, L 650 mm, a 48 mm, g/h 45 / 110
Artikel- Nr.: 17676, komplett roh Preis: 589,00 € Artikel- Nr.: 17677, komplett emailliert Preis: 595,00 €
- Typ: BW 45-2
Heizfläche: 4,5 m2 Dauerleistung: 72 kW Anschluss: R 1 Zoll Einbaumaße: D 175 mm, L 790 mm, a 48 mm, g/h 45 / 110
Artikel- Nr.: 17678, komplett roh Preis: 685,00 € Artikel- Nr.: 17679, komplett emailliert Preis: 689,00 €
|
|
|
|
|
|
|
