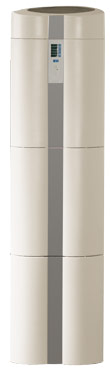

Oranier modul AIR DF Einzelraum-Lüftungsgerät
|
|
|
|
- Abschluss- Flüstermodul.
- Digitalregelung 5 Stufen 16 m³/ 24 m³/ 32 m³/ 48 m³/ 80 m³/h, Zeitschaltuhr programmierbar für Zuluft-, Abluft-, Zu- Abluftbetrieb, Anzeige Betriebsart, Filterwechsel, Kondensatanfall, Frostschutzbetrieb.
- Montage innenseitig an einer Außenwand, kein Außengerüst notwendig!
- Lieferung als steckerfertiges Komplettpaket.
- Bestehend aus:
- Abschlussmodul (AM)
mit integriertem Schalldämpfer und Zuluftgitter
- Grundmodul 2 (GM2)
beinhaltet den Netzanschluss über eine 2,4 m lange Anschlussleitung mit Schutzkontaktstecker, den Netzschalter, die digitale Regelung mit Bedienelement und Anzeigedisplay, den Zuluftventilator, die Abluftfilter, den Temperaturfühler für die Raumtemperatur und die Steckverbinder mit Sicherheitskleinspannung für Grundmodul 1.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- Grundmodul 1 (GM1)
beinhaltet den Ventilator für die Fortluft nach außen, den Zuluft- und den Pollenfilter, den Temperaturfühler für die Frosterkennung sowie den Kondenswasserbehälter.
Die Elektroteile werden mit Sicherheitskleinspannung von 24 V betrieben. Die entsprechende Anschlussleitung wird über einen 9-poligen Stecker an das Grundmodul 2 angesteckt.
- Anschlussarmatur (AA)
Anschluss des Gerätes nach außen über ein geteiltes Rohr in der Wand (D= 150 mm) für Außenluftzuführung und Fortluftabführung. Integriertes Lüftungsgitter und Manschette bilden den äußeren Abschluss. Innenseitig wird die Anschlussarmatur mittels Steckverbindung an Grundmodul 1 befestigt.
- Die Gehäuse der Module bestehen aus pulverbeschichtetem Stahlblech und einer Kunststoffblende.
- Montageschritte:
- Kernbohrung durch die Außenwand
- Einbau Anschlussarmatur
- Befestigung der Wandschienen
- Einhängen und Fixierung der Module
- Stecker in Steckdose
- Inbetriebnahme
|
|
- H/B/T: 930/330/195 mm
- Gewicht ca.: 16 kg
- Zu-/Abluftvolumenströme 5 Stufen je: 1= 16 m³/h; 2= 24 m³/h; 3= 32 m³/h; 4= 48 m³/h; 5= 80 m³/h
- Elektr. Leistungsaufnahme 5 Stufen: 1= 5 Watt; 2=6 Watt; 3=8 Watt; 4=16 Watt; 5= 30 Watt;
- Normschallpegeldifferenz: D n,e,w in dB: 46 (gleiche Werte bei ein- und ausgeschaltetem Gerät)
- Stromanschluss: 220/230 Volt
- Anschlussart: Netzstecker mit 2,40m Kabel
- Absicherung: 6/10 Ampere
- Schutzart: Tropfwassergeschützt
- Zuluftfilter: Grobfilter G3 / Feinfilter F7
- Abluftfilter: Grobfilter G3
- Geräteisolierung: 15 mm Polystyrol
- Kondensat: Kondensatwanne, Fassungsver. 1,1L
|
|
|
|
- modulAir DF
Artikel- Nr.: 3460.01
- Preis: bitte auf Anfrage
|
|
|
|
|
|
Oranier modul AIR DF-W Einzelraum-Lüftungsgerät
|
|
|
|
- Abschluss- Flüstermodul.
- Wärmerückgewinnung über Gegenstromwärmetauscher, WBG im Mittel 79 %.
- Digitalregelung 5 Stufen 16 m³/ 24 m³/ 32 m³/ 48 m³/ 80 m³/h, Zeitschaltuhr programmierbar für Zuluft-, Abluft-, Zu- Abluftbetrieb, Anzeige Betriebsart, Filterwechsel, Kondensatanfall, Frostschutzbetrieb.
- Montage innenseitig an einer Außenwand, kein Außengerüst notwendig!
- Lieferung als steckerfertiges Komplettpaket.
- Bestehend aus:
- Abschlussmodul (AM)
mit integriertem Schalldämpfer und Zuluftgitter
- Grundmodul 2 (GM2)
beinhaltet den Netzanschluss über eine 2,4 m lange Anschlussleitung mit Schutzkontaktstecker, den Netzschalter, die digitale Regelung mit Bedienelement und Anzeigedisplay, den Zuluftventilator, die Abluftfilter, den Temperaturfühler für die Raumtemperatur und die Steckverbinder mit Sicherheitskleinspannung für Grundmodul 1.
- Wärmetauschermodul (WT)
Gegenstromwärmetauscher, Leitbleche aus Aluminium.
Die Anordnung erfolgt zwischen Grundmodul 1 und Grundmodul 2.
- Grundmodul 1 (GM1)
beinhaltet den Ventilator für die Fortluft nach außen, den Zuluft- und den Pollenfilter, den Temperaturfühler für die Frosterkennung sowie den Kondenswasserbehälter.
Die Elektroteile werden mit Sicherheitskleinspannung von 24 V betrieben. Die entsprechende Anschlussleitung wird über einen 9-poligen Stecker an das Grundmodul 2 angesteckt.
- Anschlussarmatur (AA)
Anschluss des Gerätes nach außen über ein geteiltes Rohr in der Wand (D= 150 mm) für Außenluftzuführung und Fortluftabführung. Integriertes Lüftungsgitter und Manschette bilden den äußeren Abschluss. Innenseitig wird die Anschlussarmatur mittels Steckverbindung an Grundmodul 1 befestigt.
- Die Gehäuse der Module bestehen aus pulverbeschichtetem Stahlblech und einer Kunststoffblende.
- Montageschritte:
- Kernbohrung durch die Außenwand
- Einbau Anschlussarmatur
- Befestigung der Wandschienen
- Einhängen und Fixierung der Module
- Stecker in Steckdose
- Inbetriebnahme
|
|
- H/B/T: 1330/330/195 mm
- Gewicht ca.: 25 kg
- Zu-/Abluftvolumenströme 5 Stufen je: 1= 16 m³/h; 2= 24 m³/h; 3= 32 m³/h; 4= 48 m³/h; 5= 80 m³/h
- Wärmebereitstellungsgrad (WBG): 1= 87 %; 2= 83 %; 3= 79 %; 4 = 71 %; 5= 63%;
- Elektr. Leistungsaufnahme 5 Stufen: 1= 5 Watt; 2=6 Watt; 3=8 Watt; 4=16 Watt; 5= 30 Watt;
- Normschallpegeldifferenz: D n,e,w in dB: 46 (gleiche Werte bei ein- und ausgeschaltetem Gerät)
- Stromanschluss: 220/230 Volt
- Anschlussart: Netzstecker mit 2,40m Kabel
- Absicherung: 6/10 Ampere
- Schutzart: Tropfwassergeschützt
- Zuluftfilter: Grobfilter G3 / Feinfilter F7
- Abluftfilter: Grobfilter G3
- Geräteisolierung: 15 mm Polystyrol
- Kondensat: Kondensatwanne, Fassungsver. 1,1L
|
|
|
- modulAir DF-W
Artikel- Nr.: 3470.01
- Preis: bitte auf Anfrage
|
|
|
|
|
|
Oranier modul AIR DH Einzelraum-Lüftungsgerät
|
|
|
|
- Abschluss- Heizmodul, elektrisches Nachheizregister
500 Watt.
- Digitalregelung 5 Stufen 16 m³/ 24 m³/ 32 m³/ 48 m³/ 80 m³/h, Zeitschaltuhr programmierbar für Zuluft-, Abluft-, Zu- Abluftbetrieb, Anzeige Betriebsart, Filterwechsel, Kondensatanfall, Frostschutzbetrieb.
- Montage innenseitig an einer Außenwand, kein Außengerüst notwendig!
- Lieferung als steckerfertiges Komplettpaket.
- Bestehend aus:
- Abschlussmodul (AM)
beinhaltet ein elektrisches Nachheizregister (500 Watt), regelbar in 5 Temperaturstufen, mit integriertem Sicherheitselement, einen Temperaturfühler, eine Anschlussleitung für die Sicherheitskleinspannung mit 4-poligem Stecker und den schnurlosen Verbinder für die Netzspannung des Heizregisters.
- Grundmodul 2 (GM2)
beinhaltet den Netzanschluss über eine 2,4 m lange Anschlussleitung mit Schutzkontaktstecker, den Netzschalter, die digitale Regelung mit Bedienelement und Anzeigedisplay, den Ventilator für die Zuluft, die beiden Filter für die Fortluft, den Temperaturfühler für die Raumtemperatur, die Steckverbinder mit Sicherheitskleinspannung für Grundmodul 1 und den schnurlosen Verbinder für die Netzspannung des Heizregisters im Abschlussmodul.
- Grundmodul 1 (GM1)
beinhaltet den Ventilator für die Fortluft nach außen, den Zuluft- und den Pollenfilter, den Temperaturfühler für die Frosterkennung sowie den Kondenswasserbehälter.
Die Elektroteile werden mit Sicherheitskleinspannung von 24 V betrieben. Die entsprechende Anschlussleitung wird über einen 9-poligen Stecker an das Grundmodul 2 angesteckt.
- Anschlussarmatur (AA)
Anschluss des Gerätes nach außen über ein geteiltes Rohr in der Wand (D= 150 mm) für Außenluftzuführung und Fortluftabführung. Integriertes Lüftungsgitter und Manschette bilden den äußeren Abschluss. Innenseitig wird die Anschlussarmatur mittels Steckverbindung an Grundmodul 1 befestigt.
- Die Gehäuse der Module bestehen aus pulverbeschichtetem Stahlblech und einer Kunststoffblende.
- Montageschritte:
- Kernbohrung durch die Außenwand
- Einbau Anschlussarmatur
- Befestigung der Wandschienen
- Einhängen und Fixierung der Module
- Stecker in Steckdose
- Inbetriebnahme
|
|
- H/B/T: 930/330/195 mm
- Gewicht ca.: 16 kg
- Zu-/Abluftvolumenströme 5 Stufen je: 1= 16 m³/h; 2= 24 m³/h; 3= 32 m³/h; 4= 48 m³/h; 5= 80 m³/h
- Elektr. Leistungsaufnahme 5 Stufen: 1= 5 Watt; 2=6 Watt; 3=8 Watt; 4=16 Watt; 5= 30 Watt;
- Normschallpegeldifferenz: D n,e,w in dB: 46 (gleiche Werte bei ein- und ausgeschaltetem Gerät)
- Stromanschluss: 220/230 Volt
- Anschlussart: Netzstecker mit 2,40m Kabel
- Absicherung: 6/10 Ampere
- Schutzart: Tropfwassergeschützt
- Zuluftfilter: Grobfilter G3 / Feinfilter F7
- Abluftfilter: Grobfilter G3
- Geräteisolierung: 15 mm Polystyrol
- Kondensat: Kondensatwanne, Fassungsver. 1,1L
- Nachheizregister: 500 Watt
|
|
|
- modulAir DH
Artikel- Nr.: 3465.01
- Preis: bitte auf Anfrage
|
|
|
|
|
|
Oranier modul AIR DH-W Einzelraum-Lüftungsgerät
|
|
|
|
- Abschluss- Heizmodul, elektrisches
Nachheizregister 500 Watt.
- Wärmerückgewinnung über Gegenstromwärmetauscher, WBG im Mittel 79 %.
- Digitalregelung 5 Stufen 16 m³/ 24 m³/ 32 m³/ 48 m³/ 80 m³/h, Zeitschaltuhr programmierbar für Zuluft-, Abluft-, Zu- Abluftbetrieb, Anzeige Betriebsart, Filterwechsel, Kondensatanfall, Frostschutzbetrieb.
- Montage innenseitig an einer Außenwand, kein Außengerüst notwendig!
- Lieferung als steckerfertiges Komplettpaket.
- Bestehend aus:
- Abschlussmodul (AM)
beinhaltet ein elektrisches Nachheizregister (500 Watt), regelbar in 5 Temperaturstufen, mit integriertem Sicherheitselement, einen Temperaturfühler, eine Anschlussleitung für die Sicherheitskleinspannung mit 4-poligem Stecker und den schnurlosen Verbinder für die Netzspannung des Heizregisters.
- Grundmodul 2 (GM2)
beinhaltet den Netzanschluss über eine 2,4 m lange Anschlussleitung mit Schutzkontaktstecker, den Netzschalter, die digitale Regelung mit Bedienelement und Anzeigedisplay, den Ventilator für die Zuluft, die beiden Filter für die Fortluft, den Temperaturfühler für die Raumtemperatur, die Steckverbinder mit Sicherheitskleinspannung für Grundmodul 1 und den schnurlosen Verbinder für die Netzspannung des Heizregisters im Abschlussmodul.
- Wärmetauschermodul (WT)
Gegenstromwärmetauscher, Leitbleche aus Aluminium.
Die Anordnung erfolgt zwischen Grundmodul 1 und Grundmodul 2
- Grundmodul 1 (GM1)
beinhaltet den Ventilator für die Fortluft nach außen, den Zuluft- und den Pollenfilter, den Temperaturfühler für die Frosterkennung sowie den Kondenswasserbehälter.
Die Elektroteile werden mit Sicherheitskleinspannung von 24 V betrieben. Die entsprechende Anschlussleitung wird über einen 9-poligen Stecker an das Grundmodul 2 angesteckt.
- Anschlussarmatur (AA)
Anschluss des Gerätes nach außen über ein geteiltes Rohr in der Wand (D= 150 mm) für Außenluftzuführung und Fortluftabführung. Integriertes Lüftungsgitter und Manschette bilden den äußeren Abschluss. Innenseitig wird die Anschlussarmatur mittels Steckverbindung an Grundmodul 1 befestigt.
- Die Gehäuse der Module bestehen aus pulverbeschichtetem Stahlblech und einer Kunststoffblende.
- Montageschritte:
- Kernbohrung durch die Außenwand
- Einbau Anschlussarmatur
- Befestigung der Wandschienen
- Einhängen und Fixierung der Module
- Stecker in Steckdose
- Inbetriebnahme
|
|
- H/B/T: 1330/330/195 mm
- Gewicht ca.: 25 kg
- Zu-/Abluftvolumenströme 5 Stufen je: 1= 16 m³/h; 2= 24 m³/h; 3= 32 m³/h; 4= 48 m³/h; 5= 80 m³/h
- Wärmebereitstellungsgrad (WBG): 1= 87 %; 2= 83 %; 3= 79 %; 4 = 71 %; 5= 63%;
- Elektr. Leistungsaufnahme 5 Stufen: 1= 5 Watt; 2=6 Watt; 3=8 Watt; 4=16 Watt; 5= 30 Watt; (= bei ausgeschaltetem Heizregister!)
- Normschallpegeldifferenz: D n,e,w in dB: 46 (gleiche Werte bei ein- und ausgeschaltetem Gerät)
- Stromanschluss: 220/230 Volt
- Anschlussart: Netzstecker mit 2,40m Kabel
- Absicherung: 6/10 Ampere
- Schutzart: Tropfwassergeschützt
- Zuluftfilter: Grobfilter G3 / Feinfilter F7
- Abluftfilter: Grobfilter G3
- Geräteisolierung: 15 mm Polystyrol
- Kondensat: Kondensatwanne, Fassungsver. 1,1L
- Nachheizregister: 500 Watt
|
|
|
- modulAir DH-W
Artikel- Nr.: 3475.01
- Preis: bitte auf Anfrage
|
|
|
|
|
|
Oranier modul AIR MF Einzelraum-Lüftungsgerät
|
|
|
|
- Abschluss- Flüstermodul.
- Manueller 3-Stufenregelung 16 m³/ 30 m³/ 80 m³/h, Anzeige Filterwechsel, Kondensatanfall, Frostschutzbetrieb.
- Montage innenseitig an einer Außenwand, kein Außengerüst notwendig!
- Lieferung als steckerfertiges Komplettpaket.
- Bestehend aus:
- Abschlussmodul (AM)
mit integriertem Schalldämpfer und Zuluftgitter.
- Grundmodul 2 (GM2)
beinhaltet den Netzanschluss über eine 2,4 m lange Anschlussleitung mit Schutzkontaktstecker, den Netzschalter, die 3 stufige Regelung mit Bedienelement und Anzeigedisplay, den Zuluftventilator, die Abluftfilter, den Temperaturfühler für die Raumtemperatur und die Steckverbinder mit Sicherheitskleinspannung für Grundmodul 1.
- Grundmodul 1 (GM1)
beinhaltet den Ventilator für die Fortluft nach außen, den Zuluft- und den Pollenfilter, den Temperaturfühler für die Frosterkennung sowie den Kondenswasserbehälter.
Die Elektroteile werden mit Sicherheitskleinspannung von 24 V betrieben. Die entsprechende Anschlussleitung wird über einen 9-poligen Stecker an das Grundmodul 2 angesteckt.
- Anschlussarmatur (AA)
Anschluss des Gerätes nach außen über ein geteiltes Rohr in der Wand (D= 150 mm) für Außenluftzuführung und Fortluftabführung. Integriertes Lüftungsgitter und Manschette bilden den äußeren Abschluss. Innenseitig wird die Anschlussarmatur mittels Steckverbindung an Grundmodul 1 befestigt.
- Die Gehäuse der Module bestehen aus pulverbeschichtetem Stahlblech und einer Kunststoffblende.
- Montageschritte:
- Kernbohrung durch die Außenwand
- Einbau Anschlussarmatur
- Befestigung der Wandschienen
- Einhängen und Fixierung der Module
- Stecker in Steckdose
- Inbetriebnahme
|
|
- H/B/T: 930/330/195 mm
- Gewicht ca.: 16 kg
- Zu-/Abluftvolumenströme 3 Stufen je: Stufe 1 = je 16 m³/h; Stufe 2 = je 30 m³/h; Stufe 3 = je 80 m³/h;
- Elektr. Leistungsaufnahme 3 Stufen: Stufe 1 = 5 Watt; Stufe 2 = 8 Watt; Stufe 3 = 30 Watt;
- Normschallpegeldifferenz: D n,e,w in dB: 46 (gleiche Werte bei ein- und ausgeschaltetem Gerät)
- Stromanschluss: 220/230 Volt
- Anschlussart: Netzstecker mit 2,40m Kabel
- Absicherung: 6/10 Ampere
- Schutzart: Tropfwassergeschützt
- Zuluftfilter: Grobfilter G3 / Feinfilter F7
- Abluftfilter: Grobfilter G3
- Geräteisolierung: 15 mm Polystyrol
- Kondensat: Kondensatwanne, Fassungsver. 1,1L
|
|
|
- modulAir MF
Artikel- Nr.: 3480.01
- Preis: bitte auf Anfrage
|
|
|
|
|
|
Oranier modul AIR MF-W Einzelraum-Lüftungsgerät
|
|
|
|
- Abschluss- Flüstermodul.
- Wärmerückgewinnung über Gegenstromwärmetauscher, WBG im Mittel 79 %.
- Manueller 3-Stufenregelung 16 m³/ 30 m³/ 80 m³/h, Anzeige Filterwechsel, Kondensatanfall, Frostschutzbetrieb.
- Montage innenseitig an einer Außenwand, kein Außengerüst notwendig!
- Lieferung als steckerfertiges Komplettpaket.
- Bestehend aus:
- Abschlussmodul (AM)
mit integriertem Schalldämpfer und Zuluftgitter.
- Grundmodul 2 (GM2)
beinhaltet den Netzanschluss über eine 2,4 m lange Anschlussleitung mit Schutzkontaktstecker, den Netzschalter, die 3 stufige Regelung mit Bedienelement und Anzeigedisplay, den Zuluftventilator, die Abluftfilter, den Temperaturfühler für die Raumtemperatur und die Steckverbinder mit Sicherheitskleinspannung für Grundmodul 1.
- Wärmetauschermodul (WT)
Gegenstromwärmetauscher, Leitbleche aus Aluminium.
Die Anordnung erfolgt zwischen Grundmodul 1 und Grundmodul 2.
- Grundmodul 1 (GM1)
beinhaltet den Ventilator für die Fortluft nach außen, den Zuluft- und den Pollenfilter, den Temperaturfühler für die Frosterkennung sowie den Kondenswasserbehälter.
Die Elektroteile werden mit Sicherheitskleinspannung von 24 V betrieben. Die entsprechende Anschlussleitung wird über einen 9-poligen Stecker an das Grundmodul 2 angesteckt.
- Anschlussarmatur (AA)
Anschluss des Gerätes nach außen über ein geteiltes Rohr in der Wand (D= 150 mm) für Außenluftzuführung und Fortluftabführung. Integriertes Lüftungsgitter und Manschette bilden den äußeren Abschluss. Innenseitig wird die Anschlussarmatur mittels Steckverbindung an Grundmodul 1 befestigt.
- Die Gehäuse der Module bestehen aus pulverbeschichtetem Stahlblech und einer Kunststoffblende.
- Montageschritte:
- Kernbohrung durch die Außenwand
- Einbau Anschlussarmatur
- Befestigung der Wandschienen
- Einhängen und Fixierung der Module
- Stecker in Steckdose
- Inbetriebnahme
|
|
- H/B/T: 1330/330/195 mm
- Gewicht ca.: 25 kg
- Zu-/Abluftvolumenströme 3 Stufen je: Stufe 1 = je 16 m³/h; Stufe 2 = je 30 m³/h; Stufe 3 = je 80 m³/h;
- Elektr. Leistungsaufnahme 3 Stufen: Stufe 1 = 5 Watt; Stufe 2 = 8 Watt; Stufe 3 = 30 Watt;
- Wärmebereitstellungsgrad:Stufe 1 = 87 %; Stufe 2 = 80 %; Stufe 3 = 63 %;
- Normschallpegeldifferenz: D n,e,w in dB: 46 (gleiche Werte bei ein- und ausgeschaltetem Gerät)
- Stromanschluss: 220/230 Volt
- Anschlussart: Netzstecker mit 2,40m Kabel
- Absicherung: 6/10 Ampere
- Schutzart: Tropfwassergeschützt
- Zuluftfilter: Grobfilter G3 / Feinfilter F7
- Abluftfilter: Grobfilter G3
- Geräteisolierung: 15 mm Polystyrol
- Kondensat: Kondensatwanne, Fassungsver. 1,1L
|
|
|
- modulAir MF-W
Artikel- Nr.: 3490.01
- Preis: bitte auf Anfrage
|
|
|
|
|
|
|
|
|
